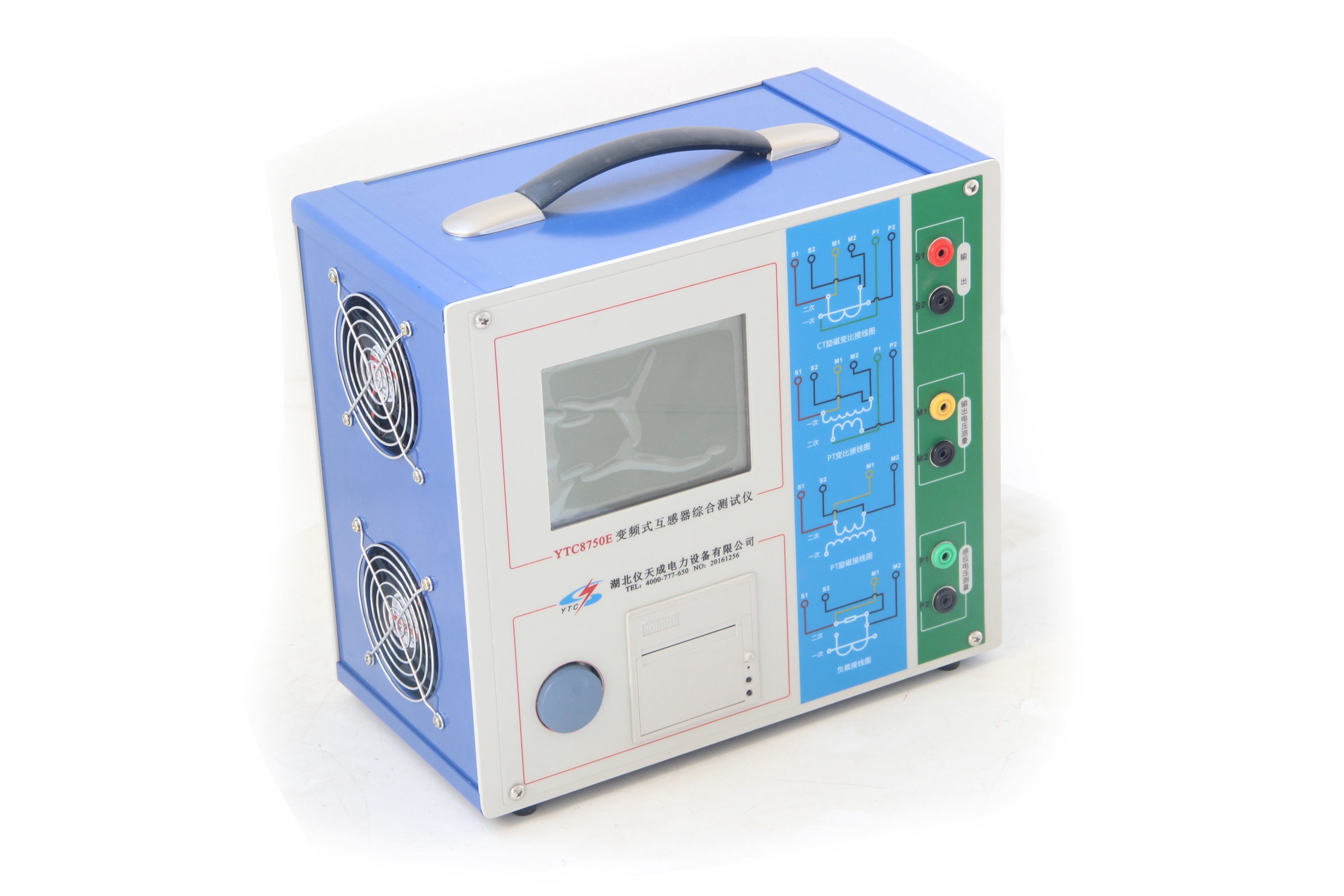

變頻式互感器綜合測試儀是電力試驗專業檢測儀器，具有高穩定性、全面性和高效率，能測試互感器勵磁特性、變比、極性等多項參數，具備高度自動化，為電力行業提供便利。那么，今天給大家講一講變頻式互感器的低頻法測試原理。

根據國際電工委員會（IEC）制定的標準——IEC60044-6（相對應于我國的國家標準GB16847-1977）的準則，對電力變壓器（CT）的測試過程其實是可以在其額定頻率以下進行的，這樣便能有效地避免繞組及二次端子受到不可接受的電壓應力。

如下圖所示，電力變壓器的伏安系數特性的測量原理大致如下：將CT的一次側開路，然后在二次側施加特定的電壓，通過實時監測并記錄所加電壓V以及輸入電流I的相關變化趨勢，從而生成兩者間的關系曲線。這個曲線實際上可以被視為電力變壓器的勵磁電勢E與勵磁電流I之間的關系曲線。

我們假設在某個特定的勵磁電流I之下，電力變壓器的勵磁繞組的激磁電感值為L，而激磁電阻抗為Z。此時可以得到以下公式:

V = I·Z

需要注意的是，電氣感應器的電感量L與電阻抗Z之間存在以下數學關系式：

Z = ω·L = 2π·f·L

那么就有：V= I·2π·f·L

從上述公式中可以看出，在某個特定的勵磁電感L下，所加電壓V與頻率f呈現出正比例關系。

假定當頻率f等于50赫茲（Hz）時，為了讓電力變壓器的勵磁電流達到相應值Ix，所需施加的電壓Vx應該是2000伏特（V）。具體來說：

Vx = Ix·2π·f·L = 2000V

假如改變施加的頻率，即：

f = 50Hz，則Vx仍然是2000V；

f = 5赫茲（Hz），Vx約等于200V；

f = 0.5赫茲（Hz），Vx約等于20V。

由此可見，如果要讓電力變壓器達到相同的飽和度水平，由于頻率越低，施加的電壓也會相應減少。因此，通過調整電壓頻率的變化，便可在所需電壓大幅降低的前提下實現CT的飽和程度不變。這正是變頻法的關鍵性原理所在，但請務必注意，電壓與頻率并非呈線性比例關系，并不總是隨著頻率的減小而按比例下降。在實際應用中，還需參照電力變壓器精準的數學模型，進行全面且精確的理論分析與計算。
