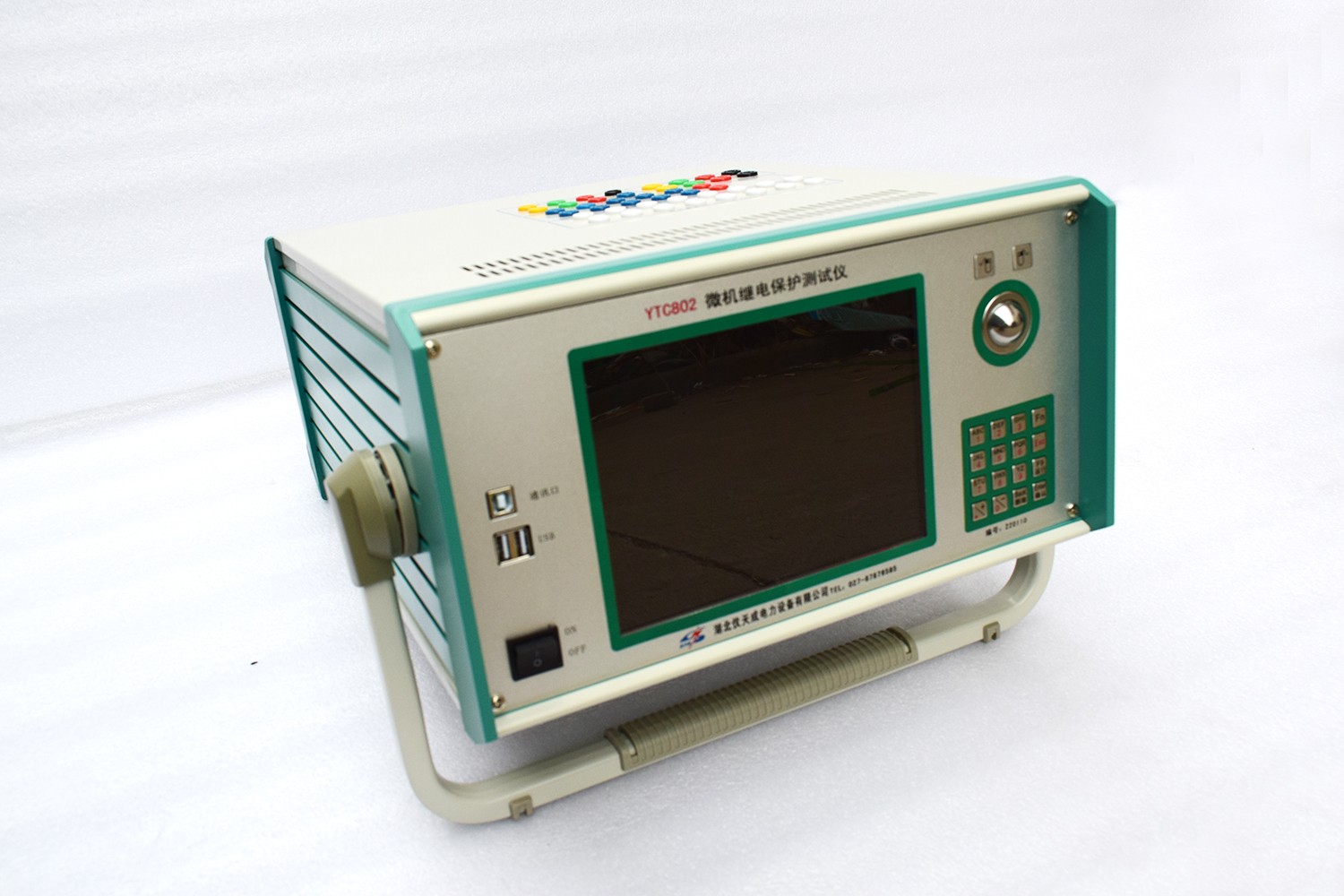

微機繼電保護測試儀通??梢宰瞿男y(cè)試試驗?
對于常年從事電力檢測行業的朋友們來說,微機繼電保護測試儀是經常會接觸到的一款繼電保護檢測儀器,那么這款儀器通??梢宰瞿男y(cè)試試驗?zāi)兀肯旅婢徒o大家羅列部分。

1. 交流試驗
“交流試驗”模塊為通用型綜合測試模塊,配置獨立的4相電壓測試單元、3相電流測試單元及序分量輸出測試單元,可滿足多場景交流參數測試需求。
2. 直流試驗
直流試驗?zāi)K具備專用直流電壓與電流輸出功能,主要適配直流電壓繼電器、時間繼電器及中間繼電器等設備的專項試驗需求,保障直流類繼電保護裝置測試的專業性與準確性。
3. 狀態序列Ⅰ
狀態序列Ⅰ模塊專為電力系統特殊保護測試場景設計,可精準模擬復雜運行狀態變遷。典型應用場景包括:廠用電快速切換試驗、備用電源自動投入(BZT)試驗、配電系統保護裝置多次重合閘試驗等。
4. 諧波疊加試驗
“諧波疊加”測試單元支持三相電壓、電流各次諧波分量的精準疊加輸出,能夠構建多諧波工況模擬環境,用于考核電力系統設備在不同諧波畸變條件下的運行性能與耐受能力。
5. 頻率及高低周試驗
“頻率及高低周試驗”模塊為頻率保護專項測試設備,核心功能是對低周減載、高周切機等頻率相關保護裝置的動作邏輯、整定值及響應特性進行全面測試驗證。
6. 功率方向及阻抗試驗
功率方向及阻抗測試模塊專注于電力系統方向性保護及阻抗保護測試,可覆蓋功率方向保護、負序/零序/相間/逆功率方向保護、相間阻抗保護及接地阻抗保護等多類裝置。測試內容包括動作邊界校驗、最大靈敏角測量、電壓/電流動作值檢測、動作時間記錄及動作阻抗測算等關鍵參數。
7. 同期試驗
同期試驗?zāi)K主要用于準同期裝置的性能測試,同時可適配線路檢同期、檢無壓同期重合閘等保護功能的驗證試驗,確保同期并列及重合閘操作的可靠性。
8. 整組試驗Ⅰ和Ⅱ
整組試驗Ⅰ和Ⅱ模塊等效于繼電保護裝置的靜態模擬試驗系統,通過靈活配置試驗參數,可精準模擬瞬時性、永久性單相接地故障、相間短路故障及轉換性故障等典型故障場景。該模塊可實現對距離保護、零序保護裝置及重合閘系統的整組動作試驗與整定值校驗,全面驗證保護系統的協同動作性能。
微機繼電保護測試裝置功能全面,支持多種測試內容,可對多類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器進行測試,可模擬各種故障類型進行距離、零序保護裝置等測試。
