關于帶電電纜識別儀的相關認識
發表日期 ： 2026/01/21 瀏覽次數 ：
在一些涉及到電力的工程中，一直存在著一個電纜如何快速準確地識別的問題，為了解決這個方面的難題，市面上出現了比如帶電電纜識別儀這樣的電纜識別儀器，那么這款儀器是怎樣的呢？今天小編就給大家談?wù)勊南嚓P(guān)認識。
帶電電纜識別儀，又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀，專為電力電纜工程師及電纜作業人員設計，旨在精準解決電纜識別過程中的技術難題。該設備可幫助用戶在多根電纜中快速定位目標電纜，有效規避誤鋸帶電電纜引發的安全事故，為電力電纜施工作業提供安全保障。
它集成帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試四大核心功能，整套設備由發射機、發射電流鉗、接收機及接收柔性電流鉗組成。在帶電電纜識別場景中，工作人員可在發射端預先完成10條電纜的標定工作，再前往遠端進行接收識別，大幅減少往返操作耗時，顯著提升現場作業效率。
發射機功能及工作原理：
發射機功能及工作原理：

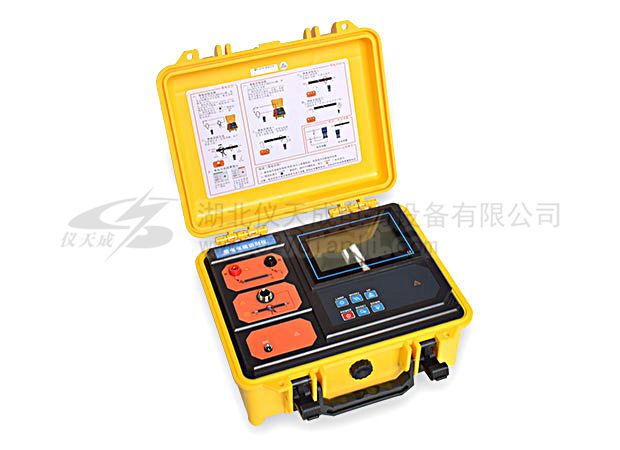

發射機主要用于在帶電及停電電纜識別作業中，向目標電纜發射識別信號。設備內置大功率可充電鋰電池，具備自動阻抗匹配及全自動保護功能，適配不同工況下的作業需求。
帶電識別模式下，采用卡鉗耦合方式輸出脈沖電流，支持625Hz、1562Hz、2500Hz、10kHz四種頻率發射。通過發射鉗將復合脈沖電流信號耦合至目標電纜（適配三芯帶鎧電纜）線芯，該脈沖電流會在電纜周?chē)纬商囟姶艌?chǎng)，為接收機與柔性電流鉗提供檢測識別依據；因脈沖電流具有明確方向性，檢測過程亦具備定向識別特性，保障定位精度。
停電識別模式下，采用直連輸出方式注入脈沖編碼電流信號至電纜線芯，電流在目標電纜周?chē)a(chǎn)生專屬電磁場，由接收機與柔性電流鉗完成信號檢測、解碼及識別；基于電流的方向性，同樣實現定向精準檢測。
接收機功能及工作原理：
接收機功能及工作原理：

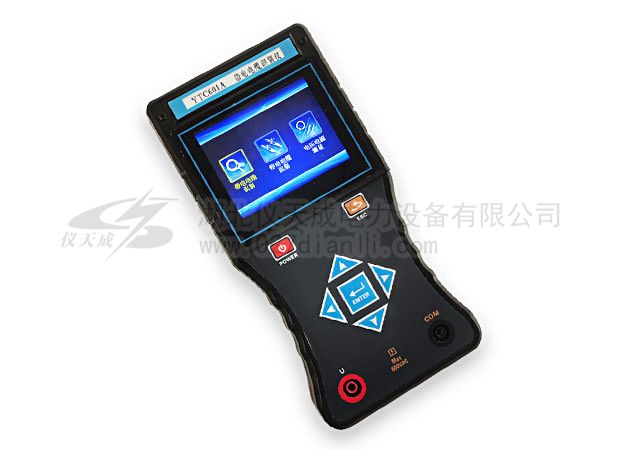

接收機為手持便攜式設備，配備3.5英寸彩色液晶屏，內置高速微處理器，結合高精度算法，可對發射機發出的脈沖編碼電流信號進行高效識別與解碼。在帶電識別場景中，設備具備發射信號標定功能，可同時標定10條電纜，實時顯示信號強度及檢測結果，關機后自動保存標定數據，無需重復操作。
設備采用彩色刻度條動態顯示信號變化，直觀清晰；識別成功時自動標注“√”，非目標電纜標注“×”，幫助作業人員快速區分結果，降低誤判概率。
通過上述的內容介紹，大家想必對于多功能帶電電纜識別儀已經有了一定的認識了解了，它的出現大大節省工程人員往返操作時間，提高了電纜準確識別的工作效率，是值得點贊的電力電纜檢測儀器。
通過上述的內容介紹，大家想必對于多功能帶電電纜識別儀已經有了一定的認識了解了，它的出現大大節省工程人員往返操作時間，提高了電纜準確識別的工作效率，是值得點贊的電力電纜檢測儀器。
