串聯諧振的試驗原理是什么？
發表日期 ： 2022/06/28 瀏覽次數 ：
電力工作者在日常工作中，經常要對電力電纜，主力變壓器，高壓開關等進行耐壓試驗，就需要使用到變頻串聯諧振交流耐壓試驗裝置。面對大容量的電氣設備進行高壓耐壓試驗時，使用交流耐壓試驗裝置是非常理想的試驗設備。那么，該裝置的試驗原理是什么呢？下面為你簡單介紹。

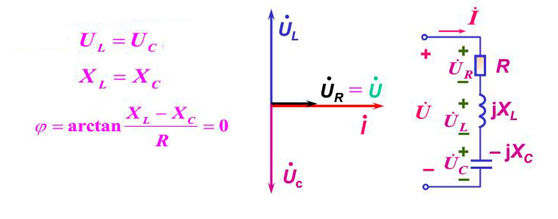

串聯諧振的試驗原理
其試驗原理為在具有電阻R、電感L和電容C元件的交流電路中，電路兩端的電壓，與其中電流位相一般是不同的。我們通過調節電路元件（L或C）的參數或電源頻率，可以使它們位相相同，整個電路呈現為純電阻性。電路達到這種狀態稱之為諧振。在諧振狀態下，電路的總阻抗達到極值或近似達到極值。
在實際現場試驗應用中，串聯諧振交流耐壓試驗裝置在工作的時候，主要是利用激勵變壓器來激發串聯諧振回路，同時調節變頻控制器的輸入頻率，使回路電感L和試品C串聯諧振，諧振得到的電壓即為加到被試品上的極限電壓。
通過以上串聯諧振的試驗原理，電力工作者可以有效檢測出電力電纜，主力變壓器、高壓開關等大容量電氣設備的耐壓缺陷，快速找到電力系統運行的隱患，及時解決問題，從而維護好電力系統的正常運行。
湖北儀天成電力設備有限公司
2022年6月28日
