產品簡介：

        隨著電力系統的大力發展，系統各電力運行設備的單機容量越來越大，傳輸?shù)碾妷旱燃?jí)越來越高，這樣對運行設備的試驗設備要求也隨之增大。如采用常規的高壓試驗設備，所需配備的試驗電源的容量及試驗設備的容量高達幾千個千伏安，由于試驗設備的容量大，對于現場試驗，設備笨重不宜搬運；而又因?yàn)樵囼?yàn)電源的容量大，也很不方便在現場找到合適的電源。

         YTC850CVT串聯諧振耐壓試驗裝置為了滿足大容量、高電壓（超高電壓）電氣設備試驗需要，本升壓裝置采用串聯諧振原理，用可調電抗器與被試設備（容性）的電容或補償電容相匹配，形成諧振。這樣試驗電源只承擔有功分量，僅為被試所需容量的1/Q倍，試驗設備的容量和重量都大大減小。是較為理想的高電壓源。

        本諧振升壓裝置可獲取的被試容量及高電壓，可滿足110kV~330kV電容式或電磁式電壓互感器校驗誤差試驗，對110kV~330kV電流互感器在10kV、Um/和Um條件下的介損tgδ及額定電壓下耦合電容器的介損tgδ進行測量，還可對35kV~330kV電壓等級的GIS和電力變壓器、一定電壓等級的交聯電纜等電力設備進行工頻交流耐壓試驗。

產品別稱：工頻諧振、調感式串聯諧振、串聯諧振、CVT串聯諧振耐壓試驗裝置、調感諧振、發電機耐壓試驗裝置

產品特征：

1、輸出電流波形好，回路對工頻基波電流呈低電抗，而對其他諧波電流呈高電抗。

2、需要電源容量小。由于回路呈諧振狀態，輸出容量是所需電源容量的Q倍，品質因數Q值可達10~80。

3、不需過壓保護，當試品發生擊穿，回路失諧，電抗器立即起到限制短路電流作用。不會加劇對被試品的破壞。

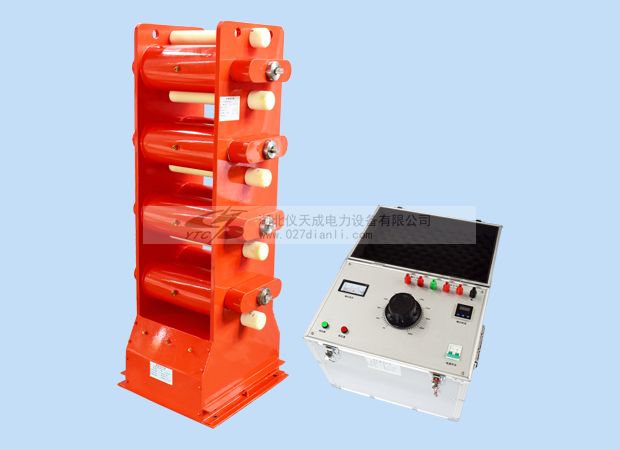

4、該裝置為干式組合式串聯諧振裝置，由干式試驗變壓器（勵磁變壓器）和多個干式電抗器組成，其電抗器既可單個使用，同時又可多個串、并聯使用。

5、本裝置整套設備為組合式，體積小，重量輕，特別適合現場使用。

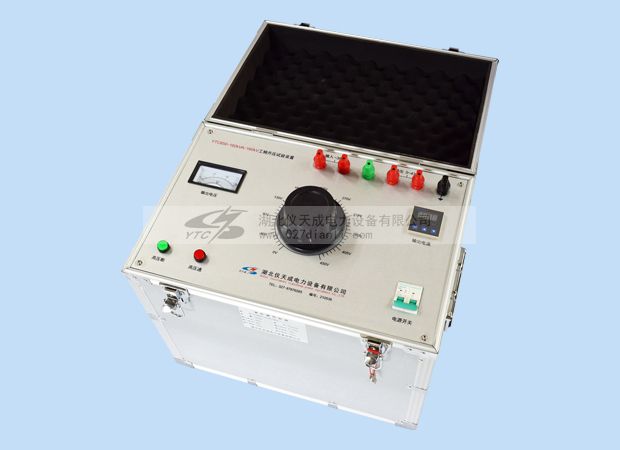

6、調壓控制箱設有過流保護功能，過流保護采用撥碼整定。您在做試驗時，先大致計算好所須的最大低壓電流值，然后將撥碼盤撥碼到所須的計算值，其單位為安培。

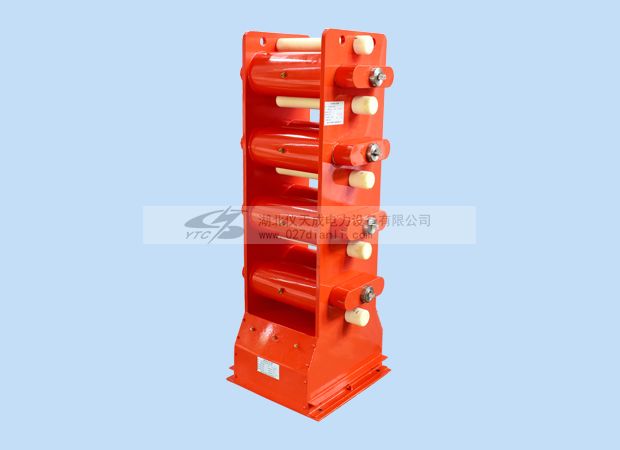

7、本裝置使用的電抗器采用了調節氣隙的方式來方便的可寬范圍的調節其電感值，這樣，在做工頻耐壓試驗時，對于電容量大于3000PF試品可以不配備電容器，就大大的減少了電容器的配備數，使試驗變得極為方便。
