變壓器有載分接開關測試儀帶繞組進行測試的方法介紹
發表日期 ： 2026/02/04 瀏覽次數 ：
變壓器有載分接開關測試儀是一款專門針對各類電力試驗變壓器有載開關性能開展檢測的專用儀器，可精準測量有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等關鍵技術參數。那么，該儀器采用帶繞組方式進行測試的具體方法是什么？本文將重點圍繞這一內容為大家詳細介紹。
帶繞組測試方法：
1．拆去被測變壓器的三側引線，將非測試端（通常為中壓側、低壓側）分別三相短路接地。將測試鉗黃、綠、紅、黑依次夾到被測變壓器的調壓側（通常為高壓側）套管的 A、B、C 三相和中性點上，然后將測試線另一端黃、綠、紅、黑線分別接在儀器的 A、B、C、N 端子上。下圖為不同類型變壓器接線方式：
2．確認以上接線無誤后，開機，儀器自檢后進入以下界面，如下圖：

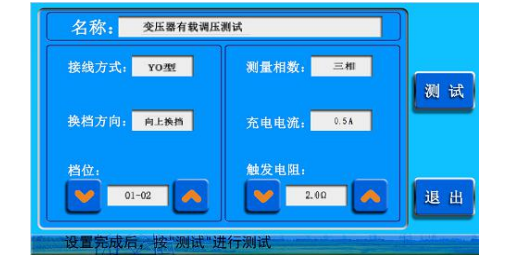

按測量進入以下界面，如下圖：
名稱：試品名稱（最長可輸入16 個漢字）換擋方向：設置向上換擋，還是向下?lián)Q擋 測量相數：設置單相測量、三相測量 接線類型：設置 YO 型、Y 型、△型 充電電流：選擇 0.5A、1.0A 兩個電流檔位，測量范圍：1.0A（1Ω～20Ω）0.5A（5Ω～40Ω）檔位：00-95 觸發電阻：預判要測試的過渡電阻值，選擇合適的觸發電阻，為了測量精確盡量使觸發電阻值為過渡電阻值的 1/2 左右。
點擊相應的輸入框，修改相應的項目，設置完畢后，按“開始測試”，即可進入測試狀態。
變壓器有載分接開關檢測設備解決了目前電力變壓器有載分接開關測量方法落后的問題，其可在電力設備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。
湖北儀天成電力設備有限公司
2026年2月4日
