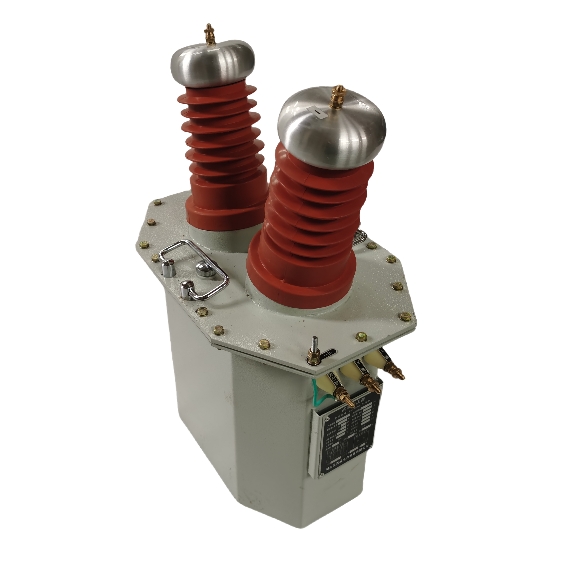

依據近年來變壓器因出口短路而遭受損壞的狀況，當變壓器出現短路故障時，其損壞主要呈現出以下幾種特征及相應的產生原因。

其一為軸向失穩。這種損壞情形主要是在輻向漏磁所產生的軸向電磁力的作用下，致使變壓器繞組發生軸向變形，此類事故在整個損壞事故中占比達 52.9％。例如開口閃點全自動測定儀，其配備大屏幕 LCD 液晶顯示屏，能夠由電腦對試驗全過程予以精確控制。該儀器具備自動升溫控制功能，可自動進行點火掃劃操作，自動檢測閃點并鎖定結果，還能打印結果以及自動關閉氣源。

1.1 線餅上下彎曲變形：此損壞狀況是由于在兩個軸向墊塊之間的導線，在軸向電磁力的作用下，因所承受的彎矩過大而產生永久性變形，通常兩餅之間的變形呈現出對稱特性。

1.2 繞組或線餅倒塌：這種損壞是因?yàn)閷?dǎo)線在軸向力的作用下，彼此相互擠壓或者撞擊，進而導致傾斜變形。倘若導線初始狀態稍有傾斜，那么軸向力會促使傾斜程度加劇，嚴重時便會發生倒塌現象；當導線的高寬比例較大時，就更容易引發倒塌情況。端部漏磁場除了具有軸向分量之外，還存在輻向分量，這兩個方向的漏磁所產生的合成電磁力會致使內繞組導線向內翻轉，外繞組向外翻轉。

1.3 繞組升起將壓板撐開：這種損壞往往是由于軸向力過大，或者其端部支撐件的強度與剛度不足，亦或是裝配環節存在缺陷所致。

其二為輻向失穩。這種損壞主要是在軸向漏磁產生的輻向電磁力的作用下，導致變壓器繞組出現輻向變形，其在整個損壞事故中的占比為 41.2%。

2.1 外繞組導線伸長導致絕緣破損：輻向電磁力試圖使外繞組的直徑增大，當作用于導線的拉應力超出一定限度時，便會產生永久性變形。這種變形通常會伴隨著導線絕緣的破損，從而引發匝間短路，嚴重時甚至?xí)斐删€圈嵌進、亂圈乃至倒塌、斷裂等情況。

2.2 繞組端部翻轉變形：端部漏磁場除了軸向分量外，還存在輻向分量，兩個方向的漏磁所產生的合成電磁力致使繞組導線向內或向外翻轉。

2.3 內繞組導線彎曲或曲翹：輻向電磁力使得內繞組直徑變小，彎曲現象是由于在兩個支撐（內撐條）之間的導線因彎矩過大而產生永久性變形的結果。若鐵芯綁扎足夠緊實且繞組輻向撐條能夠有效支撐，并且輻向電動力沿圓周方向均勻分布，那么這種變形將呈現對稱狀態，整個繞組近似多邊星形。然而，由于鐵芯受壓變形，撐條的支撐情況不盡相同，沿繞組圓周的受力并不均勻，實際上常常會發生局部失穩，進而形成曲翹變形。

2.3 引線固定失穩：這種損壞主要是因?yàn)樵谝€間電磁力的作用下，造成引線振動，最終導致引線間短路，此類事故相對較為少見。

綜上所述，對變壓器短路損壞特征及原因的深入研究與精準把握，有助于電力行業技術人員在變壓器的設計、制造、安裝與維護等各個環節采取更為有效的措施，從而提升變壓器運行的穩定性與可靠性，減少因短路故障導致的損失，保障電力系統的安全、高效運行，為社會的正常運轉提供堅實的電力保障基石。
