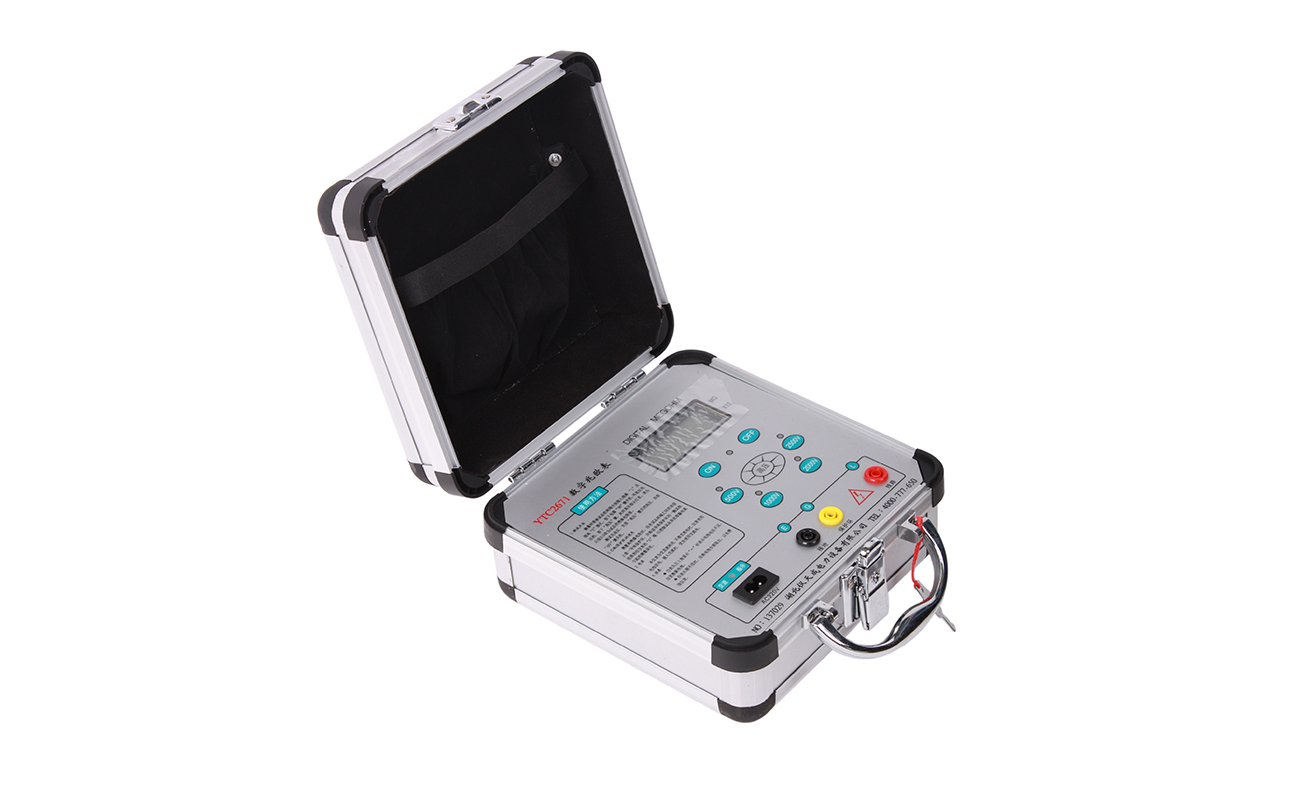

在電力系統中，對于各種絕緣材料及變壓器、電機、電纜及電器設備等的絕緣電阻值測量是時常需要涉及且必要做的工作，數字式兆歐表就是一款專門針對于絕緣電阻進行測量的儀器儀表，那么其工作原理以及特性優點是如何呢？下面就給大家概述一下。

       該儀表運行原理如下：借助于內置電池作為能源供給，通過DC/DC電路變換得到直流高壓輸出，從E極引出后流經待測物品抵達L極，進而在兩者之間形成一條從E至L的電流通道。隨后，經過I/V轉換以及除法器的精密運算，最終將被測絕緣電阻值以直觀的LCD顯示屏形式呈現給用戶。

其主要特點與優勢包括：

1. 輸出功率強大且具備較強的負載承受能力，同時具有出色的抗干擾性能。儀表內部設置有等電位保護環和四階有源低通濾波器，能夠?qū)ν饨绻ゎl及強烈電磁場產生有效的屏蔽效果。尤其是針對電容性試品的測量過程中，由于輸出短路電流超過1.6mA，使得測試電壓能輕易地升至輸出電壓的額定值。而在低阻值測量方面，由于采用了比例法設計，因此電壓下降并不會對測試精確度造成顯著影響。

2. 本款儀表無需人工干預，由電池提供電力支持，量程可以實現自動切換。簡潔明了的面板操作方式以及LCD顯示屏的使用，使得測量過程變得極為便捷和快速。

3. 本儀表的輸出短路電流可以直接進行測量，無需通過帶載測量進行估算，極大地方便了用戶的使用。

數字式絕緣電阻測試儀具有輸出功率強大、負載承受能力強、抗干擾性能出色、量程區間自動切換、操作簡便和低功耗等諸多優勢，是一款非常實用的絕緣電阻測試儀器。
