變壓器短路阻抗測試儀是電力系統中常用的一種試驗儀器。它的主要作用是對變壓器進行低電壓短路阻抗的測量，通過測量來判斷變壓器的性能狀態，該試驗結果也是判斷變壓器，是否需要解體檢查的依據之一。

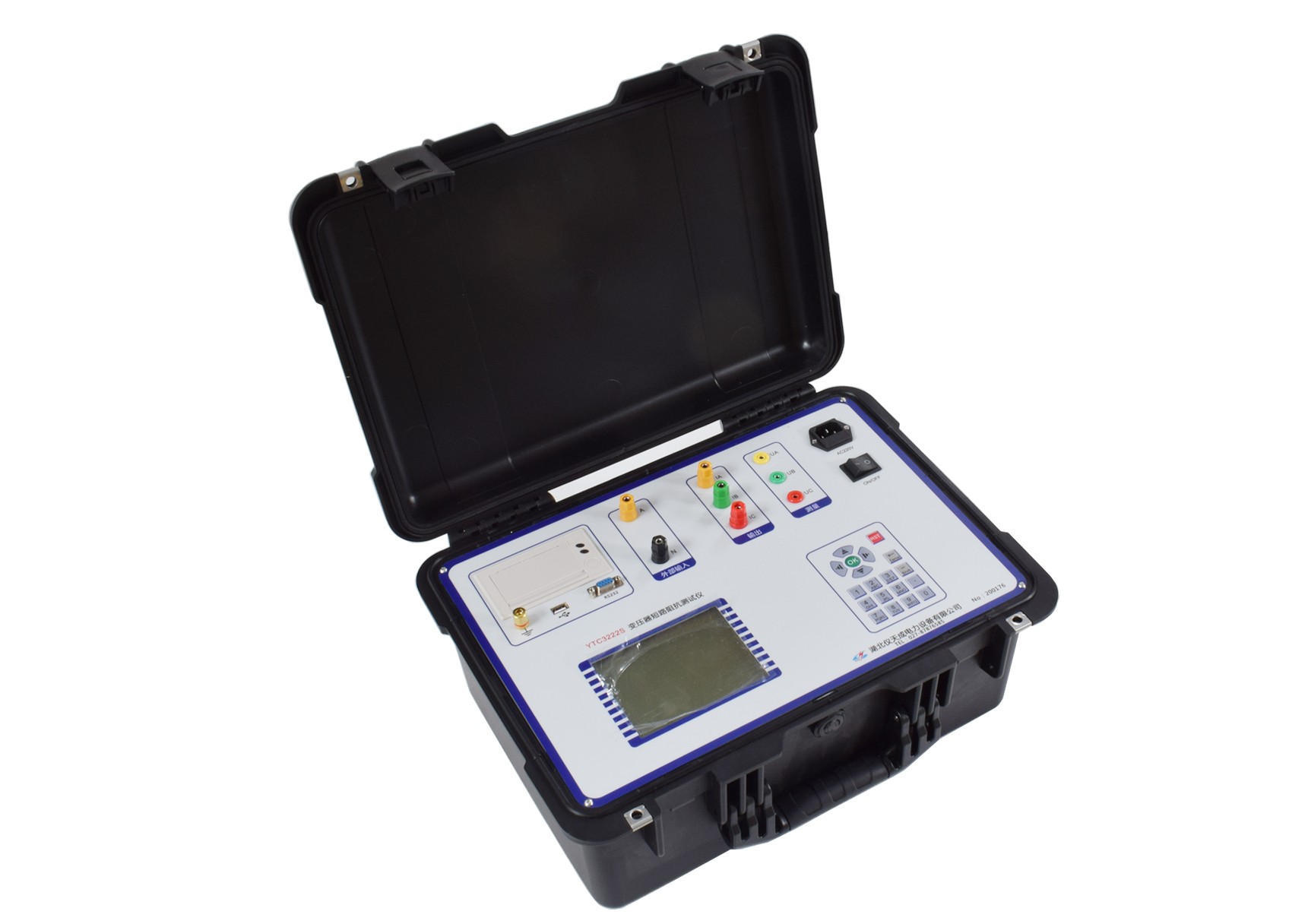

電壓等級為110kV 級及以上主變壓器，要測量短路阻抗時，該如何選擇合適的測試設備呢？選擇短路阻抗測試儀的時候一定要注意選擇儀器的參數，電力工作者想要檢測110kV 級及以上主變壓器進行低電壓短路阻抗，可以選擇YTC3222S變壓器短路阻抗測試儀，該儀器測試精度0.2級，電壓測試范圍是3V~300V，電流測試范圍是0.2A~20A，內部擁有可調電源輸出，可調電源輸出范圍是：電壓 0~250V，電流 0~10A。該儀器參數十分適合對電壓等級為110kV 級及以上主變壓器，進行低電壓短路阻抗測量工作。除了儀器技術參數適合測量110kV 級及以上主變之外，該儀器還有著以下特點：

測試過程簡單，變壓器無論單相還是三相，測試過程通過一次接線，就能對變壓器所有繞組對，完成測量，試驗過程簡單，測試效率高。

儀器的功能強大，不僅支持內部電源測試，還能支持外部調壓器的電源測試。

儀器的測量方式主要是單相測量，再遇到三相變壓器時，檢測方式只需要進行三次升壓過程，就能檢測出三相變壓器的的每相的短路阻抗、電抗、電感值。

儀器的測量精度高，這有賴于儀器的鎖相環技術，通過同步采樣交流信號，保證了儀器的測試準確度，因此，儀器測試精度高。

短路阻抗測試儀的功能強大，它可以不僅可以檢測變壓器的短路阻抗，還可以測量電壓，電流，功率，頻率等參數。

儀器的測量范圍可以擴展，通過外界CT、PT，測量范圍能夠進一步擴展。

因此，想要檢測變壓器的短路阻抗，需要根據變壓器的試驗參數來選擇合適的檢測儀器，要檢測不同的電壓等級的變壓器，主要要看變壓器短路阻抗測試儀的試驗參數是否可以滿足測試需求。不然，儀器滿足不了變壓器短路阻抗的試驗參數，就沒有辦法對其進行試驗。

湖北儀天成電力設備有限公司
2023年3月14日
