避雷器是生活中常用的重要的保護儀器，因此，需要使用氧化鋅避雷器帶電測試儀定期對其進行檢測，這樣能夠有效判斷避雷器的性能如何，是否仍舊可以起到其保護作用。那么，氧化鋅避雷器帶電測試儀的測試原理是什么呢？下面為大家介紹。

       氧化鋅避雷器帶電測試儀的試驗原理主要是根據電壓基準信號，高速采集基準電壓和避雷器泄漏電流，通過諧波分析法，進行快速傅立葉變換，分別計算阻性分量（基波、諧波），容性分量等。阻性電流基波 = 全電流基波.cosφ，φ為全電流對電壓基波的相角差。



       這是由于，想要檢測氧化鋅避雷器是否受潮，發生老化，一般是根據其阻性電流值的變化來判斷，一般是在正常運行電壓環境下檢測，主要是看阻性泄漏電流是否增大，一般情況下，阻性泄漏電流占全電流的10%～20%，如果只是觀察全電流的變化來判斷阻性電流的變化是比較難的，所以，氧化鋅避雷器帶電測試儀會將阻性泄漏電流從全電流中分離出來，通過以上提到的測試原理，進行計算和分析，就可以測出來，試驗人員根據測試結果，就能判斷出氧化鋅避雷器的性能是否符合正常功能。

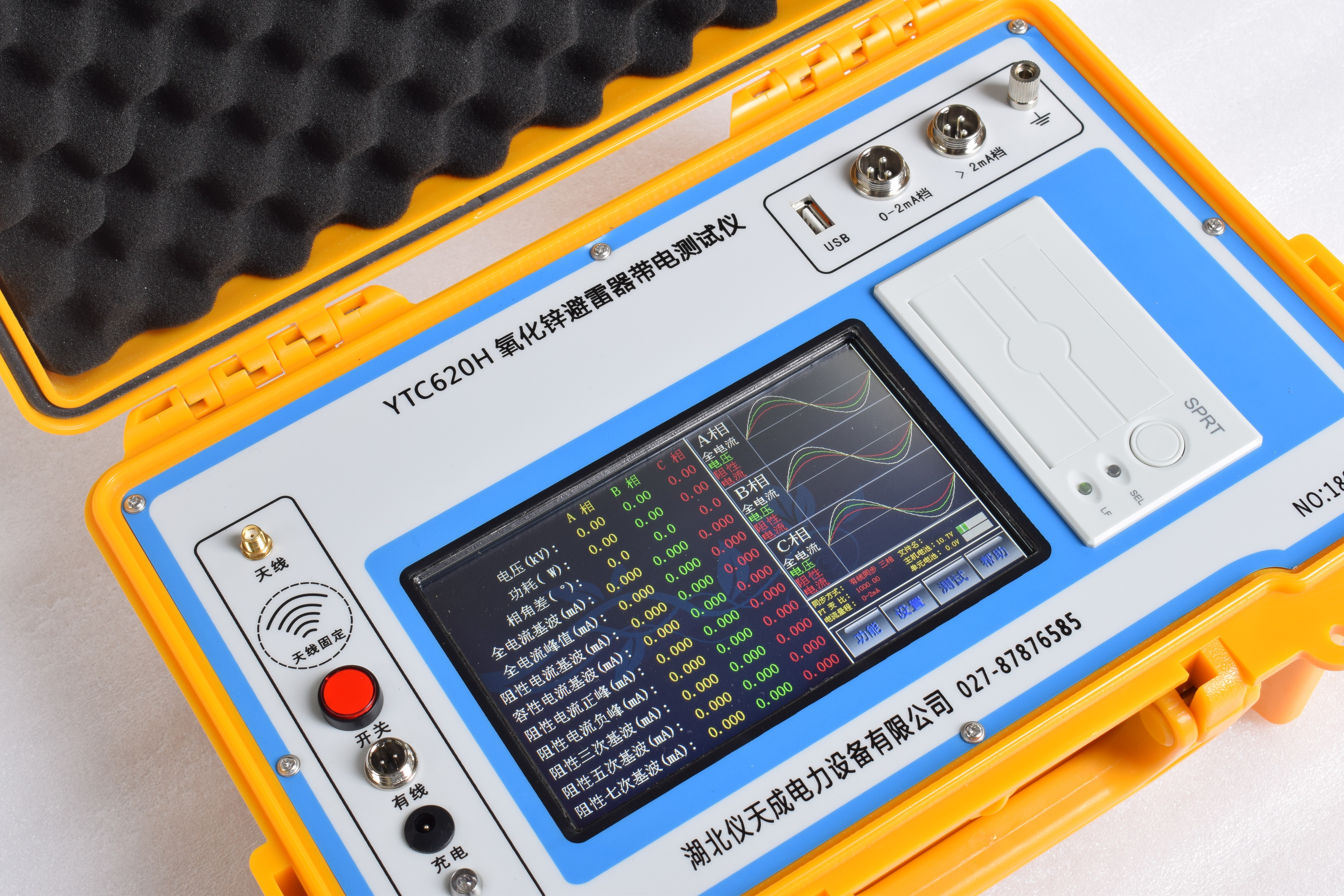

       氧化鋅避雷器測試儀可以對氧化鋅避雷器的全電流、工頻參考電壓及其諧波、阻性電流及其諧波、有功功率和相位差進行精準的測量，通過儀器我們可以看到電壓和電流的真實波形是什么樣子。儀器對基波和3～7次諧波的含量能夠進行精確的檢測，相間干擾影響能夠得到避免，因此對于邊相避雷器的阻性電流可以正確地檢測出來。

湖北儀天成電力設備有限公司
2022年10月19日
