電纜路徑探測儀是如何實現對線路故障點定位的？
發表日期 ： 2025/10/29 瀏覽次數 ：
電纜作為電力運輸中重要的設備，一旦電纜出現故障，則會導致大面積的停電問題，那么在存在故障問題時，我們?nèi)绾文軌蚩焖俚貙崿F(xiàn)對線纜故障點定位顯得特別重要，下面就給大家介紹一下電纜路徑探測儀是如何實現對線路故障點定位的。
一、核心探測原理
該線纜故障定位技術采用信號注入與場強檢測相結合的原理，具體流程及機制如下：發射機輸出的定位信號沿目標線纜傳輸，當信號抵達故障點時，會通過故障點注入大地，最終經大地回路返回發射機的黑色鉗夾形成閉合回路。定位系統可精確采集信號從導體脫離并注入大地瞬間的電壓幅值，實現故障點的初步定位基準建立。
信號從故障點向大地擴散過程中，會圍繞故障點形成特定范圍的電磁場（即有效探測區）。該電磁場與接地針周邊電磁場的幅值呈等量關系，其場強大小主要取決于土壤電阻率參數及接地故障的嚴重程度（如故障點接地電阻值）。
A字架作為場強檢測終端，可實時采集探測區內的電磁場信號并轉化為量化數值，同時具備故障方向指示功能。場強信號幅值與故障點距離呈負相關特性：距離故障點越近，信號幅值越高；當故障點處于A字架兩探測腳的中心對稱點時，信號幅值達到最小值，形成特征性"零值點"，可作為故障點精確定位的核心判據。
二、前置驗證測試規范
為確保定位精度與方法適用性，正式探測前需在接地針周邊開展驗證性測試，具體判定標準如下：
- 合格判定：若接收機在接地針周邊可探測到滿足閾值要求的強信號，且A字架方向指示功能正常，表明信號注入強度達標，回路傳輸特性良好，具備故障定位條件；
- 不合格判定：接地針周邊作為信號注入起始點，理論上場強幅值最高。若此處未檢測到有效信號或方向指示異常，通常判定為故障點接地電阻過高，導致注入回路電流值低于探測閾值，該定位方法暫不適用。

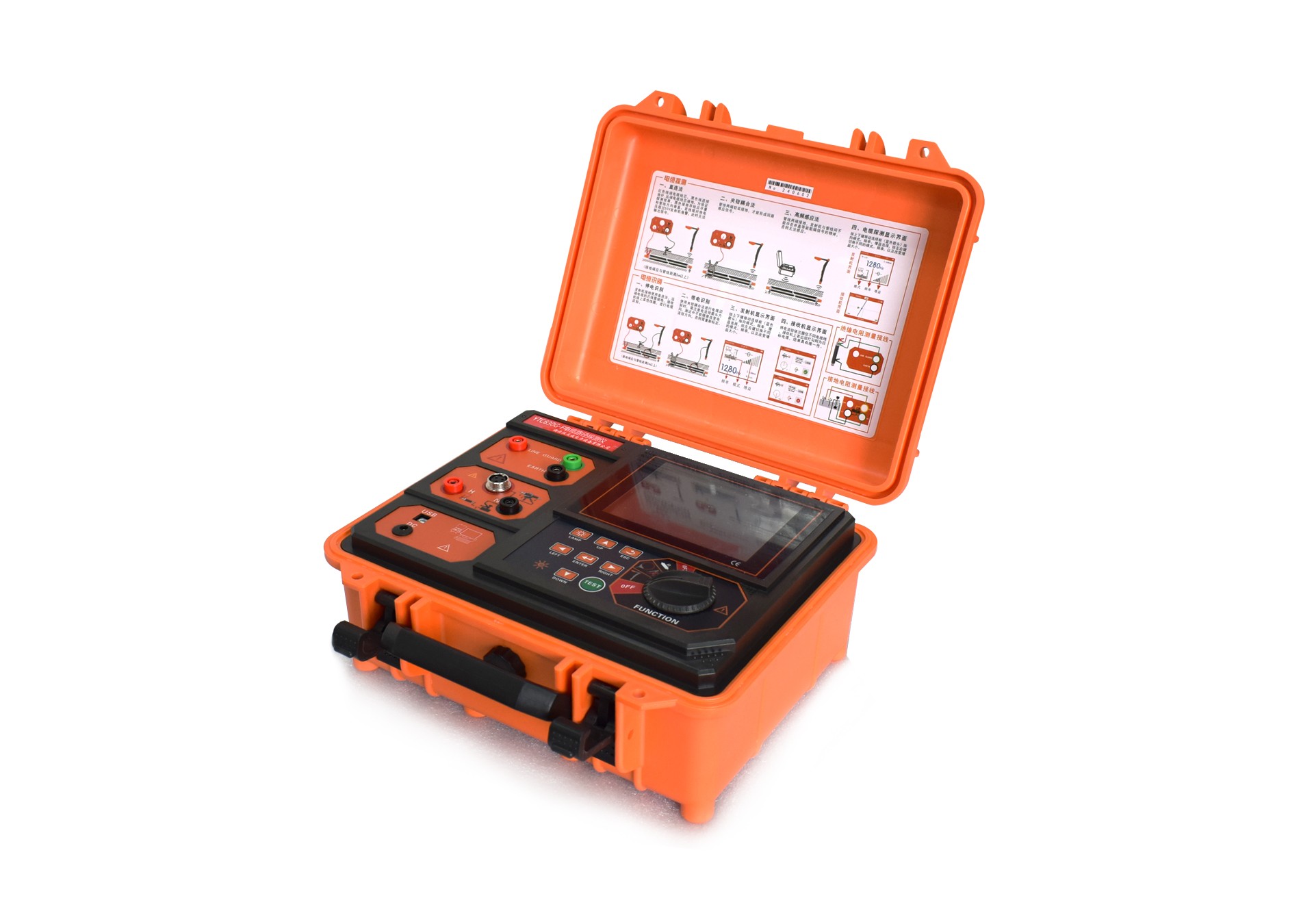

電纜故障定點儀是一款綜合性能很強的路徑探測儀器，集合了管線路徑深度探測、線纜故障點的查找、帶電電纜識別、停電電纜識別等等。
湖北儀天成電力設備有限公司
2025年10月29日
