在電力系統中，設備內部的局部放電現象是特別常見且需要注重的，比如：高壓開關柜、環網柜、電壓/電流互感器、電纜等等，這些設備的局部放電現象的檢測試驗是時常需要接觸到的，針對于設備局部放電檢測我們會借助到手持式地電波局部放電檢測儀，那么這款儀器的性能怎么樣呢？下面就給大家分析一下。

1.全場景檢測覆蓋：通過配置不同類型傳感器，可實現幾乎所有高壓電氣設備的局部放電檢測，無需因設備類型差異額外更換核心檢測裝置，適配性極強。

2.多維度圖譜分析：支持輸出時域波形、PRPD（相位分辨局部放電）、PRPS（相位分辨脈沖序列）等多種放電圖譜，能精準識別不同類型的局部放電現象，為設備故障診斷提供全面數據支撐。

3.人性化數據管理：配備直觀易用的人機界面，可高效完成不同檢測設備的數據存儲、查詢、導出等管理操作，降低操作人員的使用門檻，提升工作效率。

4.靈活傳感器配置：設備內置超聲波（AE）傳感器和暫態地電壓（TEV）傳感器，同時支持外接變壓器、GIS（氣體絕緣開關設備）、架空線路、電纜等專用檢測傳感器，滿足多樣化檢測場景需求。

5.便捷非侵入式檢測：采用非侵入式檢測技術，測試過程中無需對高壓設備停電，也無需額外配置高壓源，相比傳統脈沖式局部放電檢測儀，操作更簡便、安全性更高，大幅減少對設備正常運行的影響。

6.寬頻帶檢測能力：測試帶寬范圍覆蓋 30kHz~2.0GHz，可兼容各種頻段的局部放電檢測原理，無論是低頻還是高頻放電信號，均能精準捕捉，確保檢測結果的準確性與全面性。

測量范圍：0-60 dBmV；分辨率：1dB；精度：±1dB；每周期最大脈沖：1400；測量頻帶：3~100MHz

測量范圍：-6dBμV 至 68dBμV；分辨率：1dB；精度：±1dB；頻率范圍：20~200 kHz

測量范圍：-6dBμV~68dBμV；分辨率：1dB；精度：±1dB；傳感器中心頻率：40 kHz

檢測頻段：300~2000MHz；測量范圍：0-60 dBmV；靈敏度：＜1dBm；傳感器頻段：300~2000MHz

傳感器傳輸阻抗：5mV/mA；檢測頻率：1～30MHz；靈敏度：≤50pC

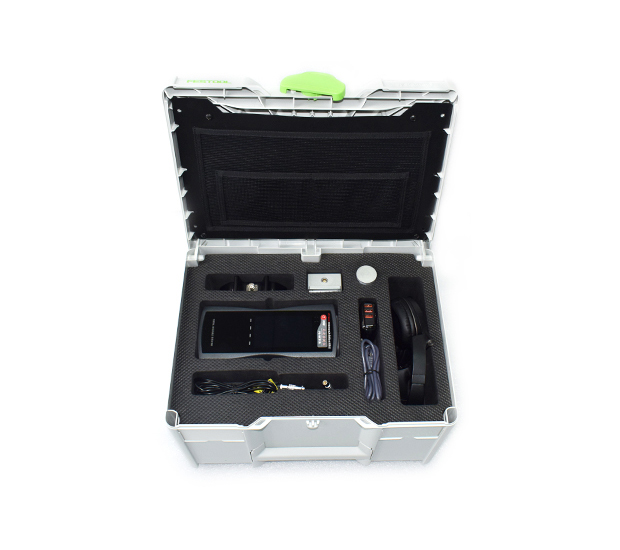

手持式地電波局部放電檢測設備手持操作便捷，適合現場移動檢測，功能全面，支持多項參數檢測，被廣泛地應用于電力系統的局放檢測。

湖北儀天成電力設備有限公司
2025年9月24日
