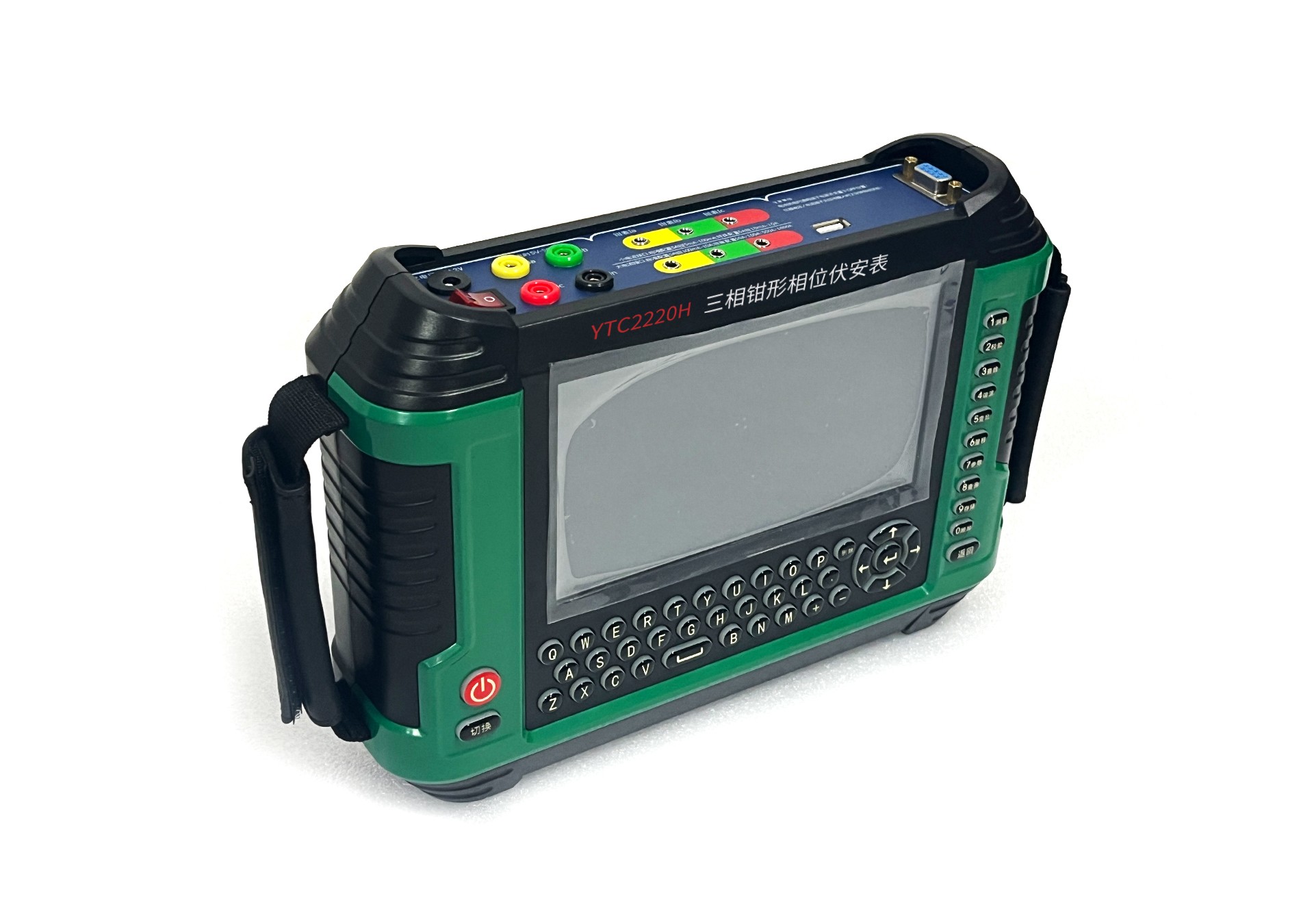

在電力系統的日常運維與檢測工作中，精準測量交流電參數、快速判斷電力線路接線狀況至關重要。三相鉗形相位伏安表作為新一代精密交流電參數測量儀器，憑借其高效、精準的特性，成為電力工程師們不可或缺的得力助手。無論是排查復雜電網的故障隱患，還是進行電力設備的性能檢測，它都能準確捕捉各類交流電參數信息。那么，這一先進儀器的六鉗差動測量接線究竟該如何操作呢？接下來，就讓我們深入探究其中的奧秘。

六鉗差動測量接線如下：

在測量兩圈變時，可不接電壓線，只接入高低端六路電流檢查差動繼電保護電流二次回路六路電流的相位關系。 將 IA、IB、IC 高端鉗表先接入儀器相對應的高端電流IA、IB、IC 插孔，另一端鉗表卡入高端電流二次回路，再將 Ia、Ib、Ic 鉗表接入儀器相對應的低端電流 Ia、Ib、Ic 插孔，另一端鉗表卡入低端電流二次回路。接線前請先確認檢測變壓器是哪種接線方式，方能準確判定檢測數據和結果是否正確。

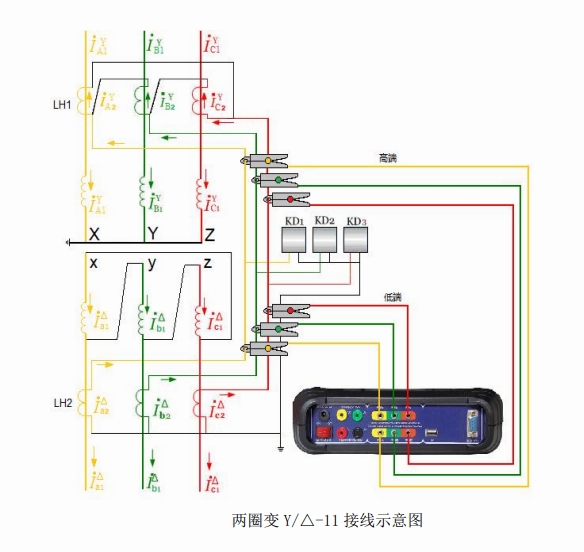

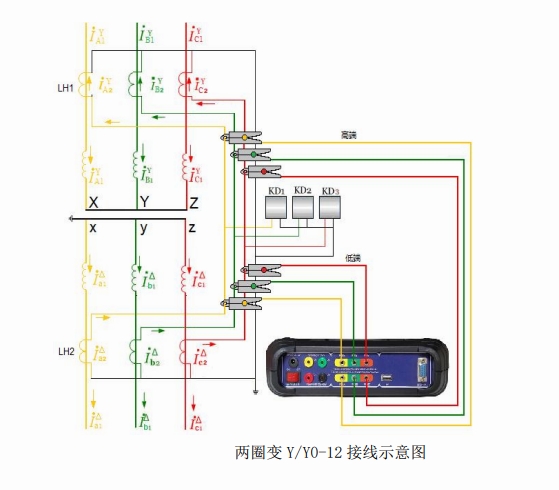

       變壓器常識：三相變壓器和三相變壓器組可連接成星形Y、三角形△、曲折形 Z。常見的有 4 種基本連接形式：“Y/Y”、“△/Y”、“Y/△”和“△/△”，我國只采用“Y/Y”和“Y/△”2 種。 Y/Y 一、二次繞組均為星形接線。 Y/△一繞組為星形接線，二次繞組為三角形接線。變壓器符號說明：由于 Y 連接有帶中性線和不帶中性線2 種，不帶中性線高壓側分別 Y（星形）、D（三角形）符號表示，低壓側分別用y、d 符號表示，有中性點引出時高壓用 YN 符號表示，低壓用 yn 符號表示，Y0 表示相位角在時鐘0時，△-11 表示相位角在時鐘 11 時。 該三相鉗形相位伏安表主要用于測量高低端電流互感器二次側電流信號及相位關系，所以不管變壓器是哪種接線方式，我們采集信號時只需保證電流互感器二次側信號引入繼電保護裝置的相別、方向、位置是否正確，再根據實測相位值進行正確的判斷。 接線示意圖也只列出常用的 Y/Y-12 和 Y/△-11 兩種接線方式。

三相多功能鉗形相位伏安表是一款集多功能為一身，多種測量功能，是用電單位檢查電能計費系統和繼電保護二次回路接線方面常常會用到的專業(yè)檢測工具。
