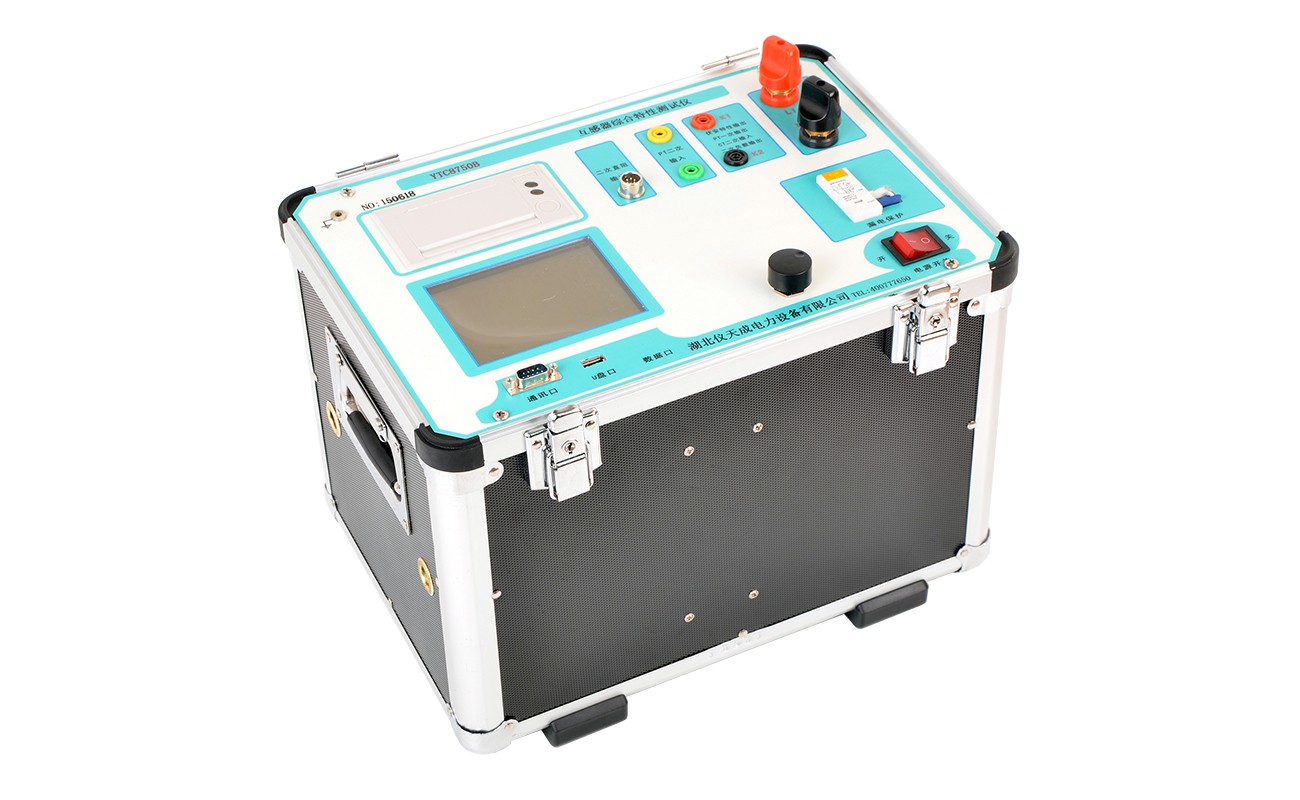

互感器作為我們電力系統中重要的設備部件，其可以分為電流互感器、電壓互感器，那么我們?nèi)绾沃獣赃@些互感器是否存有問題缺陷呢？這時候我們就可以利用互感器綜合特性測試儀來對其做相應的檢測，這款檢測儀器功能參數情況是如何的，下面就給大家介紹一下。

CT 伏安特性測試模塊：具備精準的伏安輸出能力，輸出電壓范圍覆蓋 0 至 1000V，能夠依據測試需求靈活調整；輸出電流最大值可達 15A，可滿足多數高壓電流互感器測試場景。其測量精度極高，誤差小于 0.5%，確保測試結果高度可靠，為 CT 伏安特性分析提供堅實的數據基礎。

PT 伏安特性測試模塊：輸出電壓范疇為 0 至 330V，同樣以小于 0.5% 的高精度保障測試的準確性，無論是對常規還是特殊電壓等級的電壓互感器，都能精準探測其伏安特性，助力電力系統電壓監測與計量的精準運維。

CT 變比測試模塊：輸出電壓范圍在 0 - 8V 之間，最大輸出電流可達 0 - 600A，這種寬量程設計能適應不同規格 CT 的變比測試需求，且憑借小于 0.5% 的精度優勢，對 CT 一次、二次繞組的變比測量結果精確無誤，為電力系統電流變換監測提供精準依據。

PT 變比測試模塊：輸出電壓上限為 0 - 1000V，以高精度著稱，誤差控制在 0.5% 以內，無論是常見的標準變比還是特殊變比需求，都能精準測量，確保電壓互感器在電力傳輸、分配環節變比的準確性，維護電網電壓轉換的穩定。

CT 變比測量功能：可清晰顯示高達 999.9K:5/1 的變比值，在復雜的高壓輸電線路或大型變電站 CT 監測中，能精確捕捉細微變比變化，精度小于 0.5%，為系統電流分配與計量的精準管控提供關鍵支持。

PT 變比測量功能：涵蓋多種常見及特殊變比規格，比值最高顯示可達 999.9K:100、150、100/3、100/√3 等，全面滿足不同電力系統電壓等級下 PT 的變比測量需求，精度嚴格控制在 0.5% 以內，保障電壓轉換監測的可靠性。

直阻測量功能：針對 0 - 20 歐的電阻測量范圍，能有效檢測互感器繞組、連接線路等部位的直流電阻，憑借小于 0.5% 的高精度，快速排查因接觸不良、繞組短路等引發的電阻異常，確保設備導電性能正常。

二次通流測試功能：可穩定輸出 0 - 200A 的電流，持續時間長達 5 分鐘，模擬互感器二次側在故障、過載等工況下的電流承載能力，為二次回路的保護定值設定、設備熱穩定性評估提供關鍵數據支撐。

二次耐壓測試功能：輸出電壓范圍為 0 - 1000V，耐壓時長設定為 5 分鐘，精準檢驗互感器二次繞組及二次回路的絕緣耐受水平，以嚴格的測試確保二次系統在高壓環境下絕緣可靠，杜絕因絕緣擊穿引發的電力事故風險。

互感器伏安特性測試儀可以完成的試驗包括： CT伏安特性試驗、PT伏安特性試驗，CT極性試驗、PT極性試驗，CT變比極性試驗和PT變比極性試驗，自動計算CT的任意點誤差曲線等等，是我們互感器檢測的優良設備。
