對于長期致力于電力機電檢測領域的您，一定對回路電阻測試儀耳熟能詳。這一款運用先進的數字電路技術與開關電源技術相融合的高科技產品，其測試電流嚴格遵循國家標準規定的直流100安培。因此，它在開關控制設備的接觸電阻以及回路電阻的精確測量中得到了廣泛應用。今日，我有幸向各位詳細闡述如何正確地進行回流電阻測試儀的接線操作。

       回流電阻測試儀的接線步驟如下：

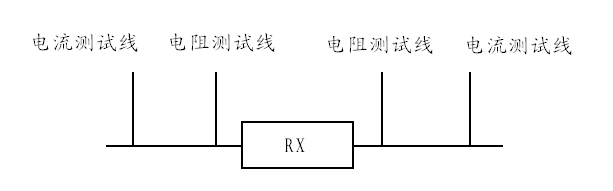

       首先，我們先按照上述圖示接好線，在開始任何操作之前，請務必仔細檢查儀器是否完好無損，并確保電源開關已打開。同時，測量線夾必須牢固地夾在電流線夾的內側，以保證測量數據的準確性。

       其次，按下測量開關，通過調整電流調節旋鈕，逐步提升電流至100安培。在此過程中，電阻表會實時顯示當前的接觸電阻數值。（若顯示為1，則說明所測得的回路電阻超出了儀器的量程范圍；若測量電流并非100安培，如為Io，電阻表顯示為Uo，那么實際電阻值可計算為R=100×Uo÷IoμΩ）。

       然后，若按照上述規范接線但實際測量電流仍無法達到100安培，建議您嘗試更換更大截面的電流線來解決問題。

       最后，測量結束后，務必及時關閉電源開關，妥善保管測試線夾，存放于備用配件箱中。

        開關接觸電阻測試儀接線過程時比較簡便的，只需要有一定的接線基礎，然后經過幾次操作就可以很熟練掌握了。

湖北儀天成電力設備有限公司
2024年12月4日
