電力試驗中，對于互感器的檢測一般會使用變頻式互感器綜合測試儀，來對其進行綜合性檢測工作。該互感器綜合測試儀對于其伏安特性、變比、極性、角差比差、誤差曲線、計算拐點和二次側回路檢查等參數都能檢測出來，試驗裝置有著非常強大的測試功能。在儀器測試過程中，其中有個四端接線法，其測試原理是什么呢？下面為大家介紹。

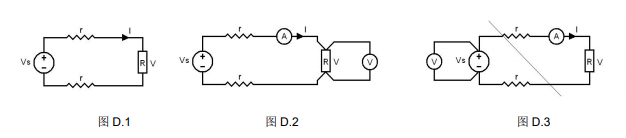

       變頻式互感器綜合測試儀的四端接線法，就是施加輸出一個電壓源信號 Vs 到一個阻抗 R 上，將產生一電流 I，如圖 D.1。

       若需測量該阻抗值，需測量該阻抗上的電壓 V： R ?V / I 由于從電壓源到被測阻抗有一段導線，導線有電阻 r，導致 V=Vs，所以若要精確測量阻抗 R，不可以簡單地用電源電壓 Vs 代替 V。阻抗 R 的測量電路應采用圖 D.2 的接線方法，測量電壓的電壓表必須單獨用導線從 R 兩端連線才能精確測量 R 的電壓值 V。因 R 兩端是采用 4 根導線接線，故稱為 4 端法接線。圖 D.3 的接線方法是錯誤的。采用測量互感器的電阻、變比、勵磁時，需采用 4 端法接線

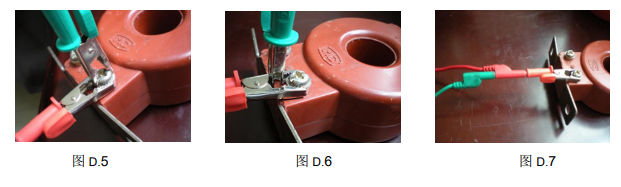

        四端法接線必須注意被測繞組的端子接法。圖 D.5 的接法是正確接法，圖 D.6、7 均是錯誤接法。
